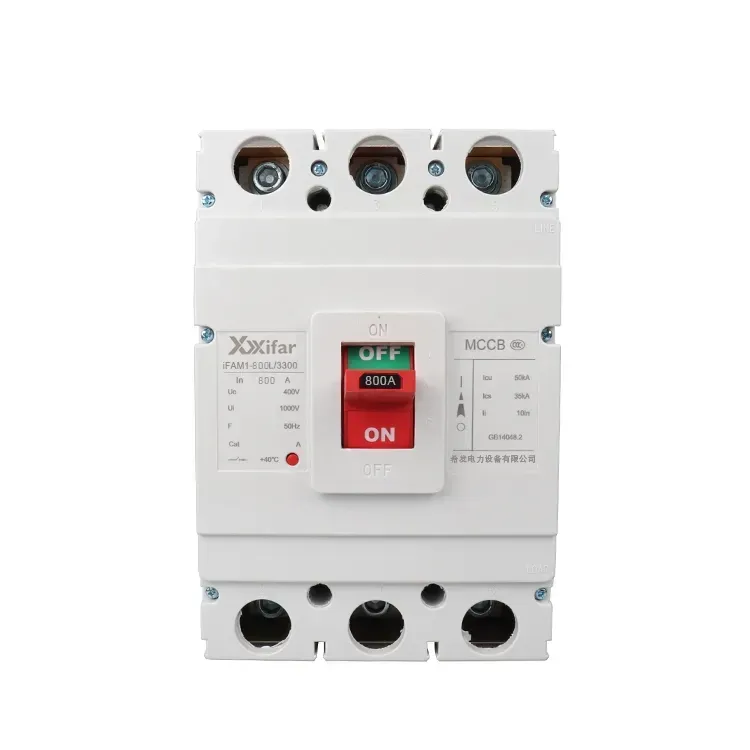

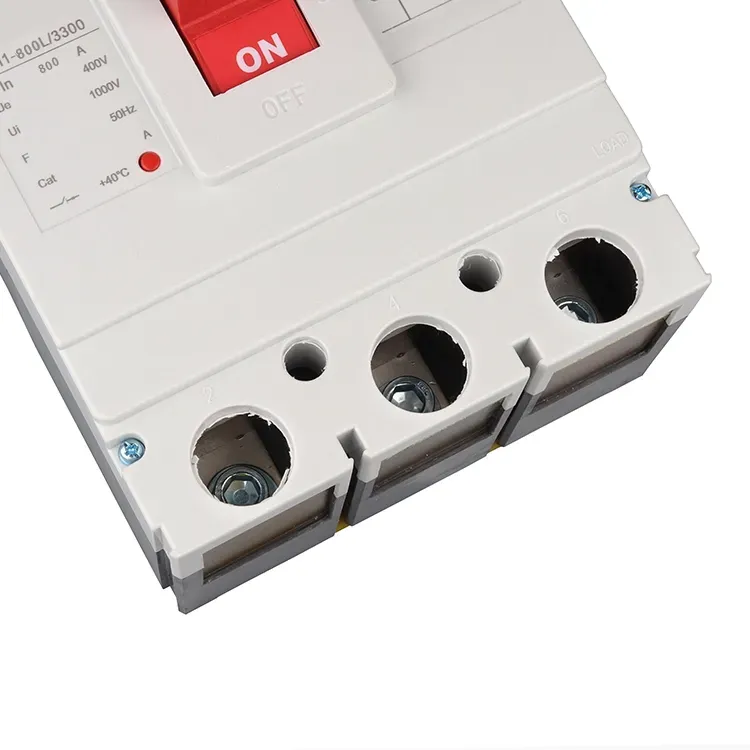

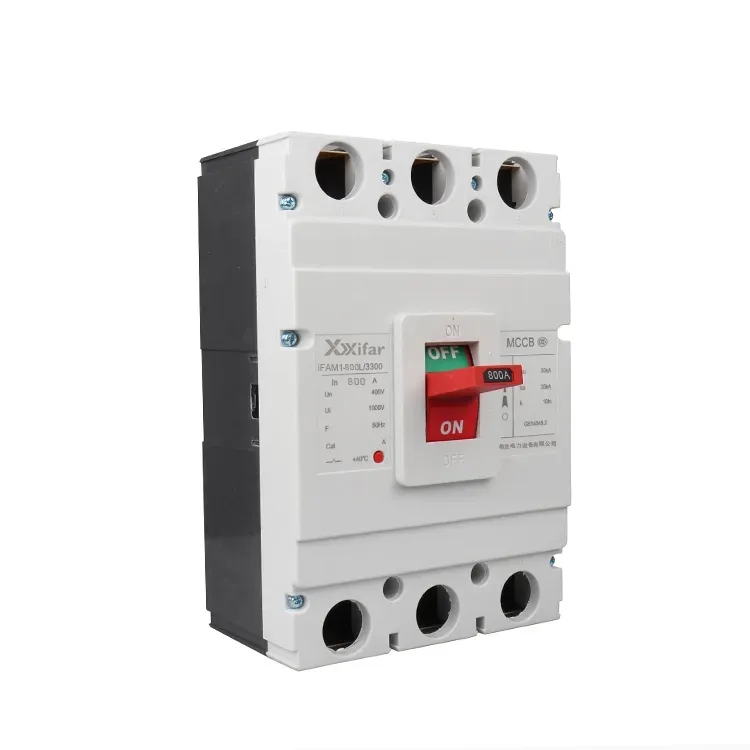

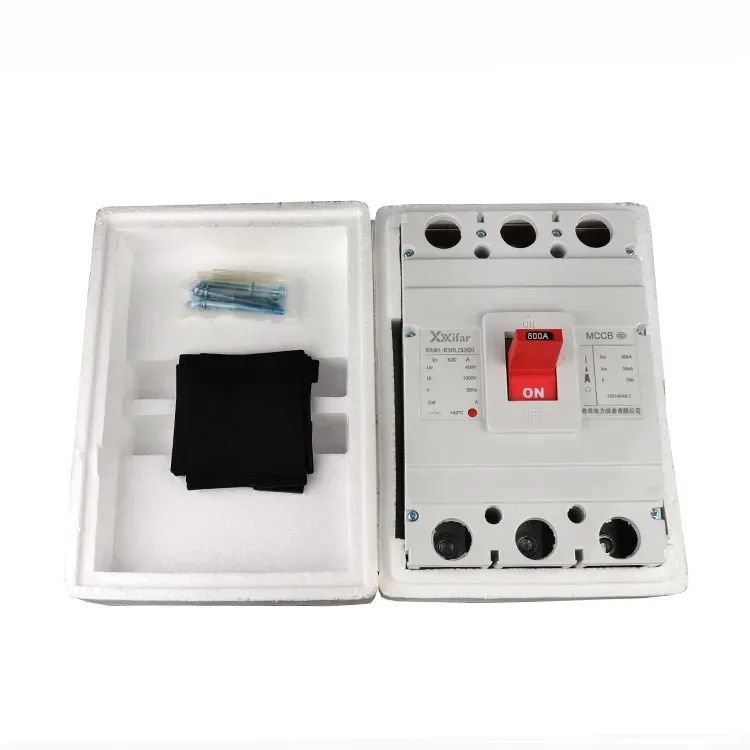

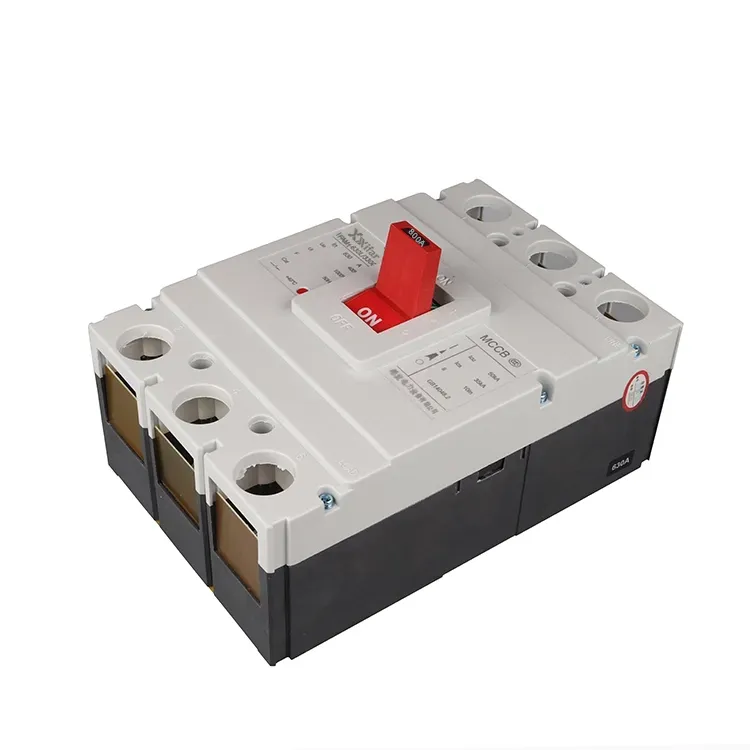

800 Amp, 4 poli, întreruperea circuitului cu carcasă turnată Mccb

Un întrerupător electric cu carcasă turnată mccb de 800 amperi cu 4 poli ar putea echipa declanșatorul magnetic termic sau unitatea de declanșare electronică pentru a satisface cerințele diferite ale clientului. Din ce în ce mai mult, unitatea de expansiune, cum ar fi bobina de declanșare de subtensiune, dispozitivul de curent rezidual și unitatea de protecție a motorului, permite unui întrerupător electric cu carcasă turnată mccb cu 4 poli de 800 de amperi să realizeze mai multe funcții pentru a satisface cererea aplicației. Funcția de protecție a introducerii este prezentată mai jos.

Funcțiile de protecție ale declanșatoarelor magnetice termice:

1. Protecție la suprasarcină:

Când curentul circuitului depășește valoarea nominală, banda bimetală a unui întrerupător electric cu carcasă turnată mccb cu 4 poli de 800 de amperi se încălzește și se îndoaie, ceea ce acționează mecanismul de declanșare. Timpul de declanșare este invers proporțional cu pătratul curentului.

2. Protecție la scurtcircuit:

În cazul unui scurtcircuit, un curent de defect mare generează forță electromagnetică, care determină mecanismul de declanșare să funcționeze aproape instantaneu.

Astfel, MCCB-urile magnetice termice 800A cu 4 poli oferă de obicei protecție în două etape, care este protecție cu întârziere lungă și protecție instantanee. Se mai numește și tip neselectiv.

Funcțiile de protecție ale declanșatoarelor electronice

1. Protecție la suprasarcină:

Un microprocesor pe un întrerupător de circuit turnat mccb electric cu 4 poli de 800 de amperi monitorizează și calculează continuu curentul circuitului pentru a oferi o protecție precisă.

2. Protecție la scurtcircuit:

O întârziere prestabilită pe un întrerupător electric cu carcasă turnată mccb cu 4 poli de 800 de amperi este aplicată în condiții de scurtcircuit pentru a obține selectivitatea.

3. Protecție la scurtcircuit:

În condiții severe de defecțiune, întrerupătorul de circuit cu carcasă turnată mccb electric cu 4 poli de 800 de amperi se declanșează fără întârziere pentru a izola circuitul.

4. Protecție împotriva defecțiunii la pământ:

Este conceput pentru a detecta și întrerupe curenții de defecțiune la pământ pe un întrerupător electric cu carcasă turnată mccb cu 4 poli de 800 amperi.

Astfel, un MCCB electronic 800A 4P oferă în general protecție în patru trepte, care este protecție cu întârziere lungă, întârziere scurtă, protecție instantanee și protecție împotriva defecțiunii la pământ. MCCB electronic 800A 4P este denumit și MCCB de tip selectiv.

Caracteristici suplimentare de protecție:

1. Protecție la subtensiune:

Un întrerupător electric cu carcasă turnată mccb cu 4 poli de 800 amperi poate fi echipat, de asemenea, cu un declanșator de subtensiune care declanșează automat întrerupătorul cu carcasă turnată de 800 A atunci când tensiunea de alimentare scade sub un prag definit.

2. Protecție cu curent rezidual:

Anumite versiuni, cum ar fi tipurile de protecție împotriva scurgerilor, pot detecta scurgerile la pământ și pot oferi protecție împotriva șocurilor electrice.

3. Protecția motorului:

MCCB-urile de protecție a motorului sunt proiectate special pentru circuitele motoarelor, utilizând adesea caracteristici de declanșare de tip D pentru a se adapta curenților mari de pornire în timpul pornirii.

Parametru întrerupător de circuit electric cu carcasă turnată mccb de 800 amperi cu 4 poli:
