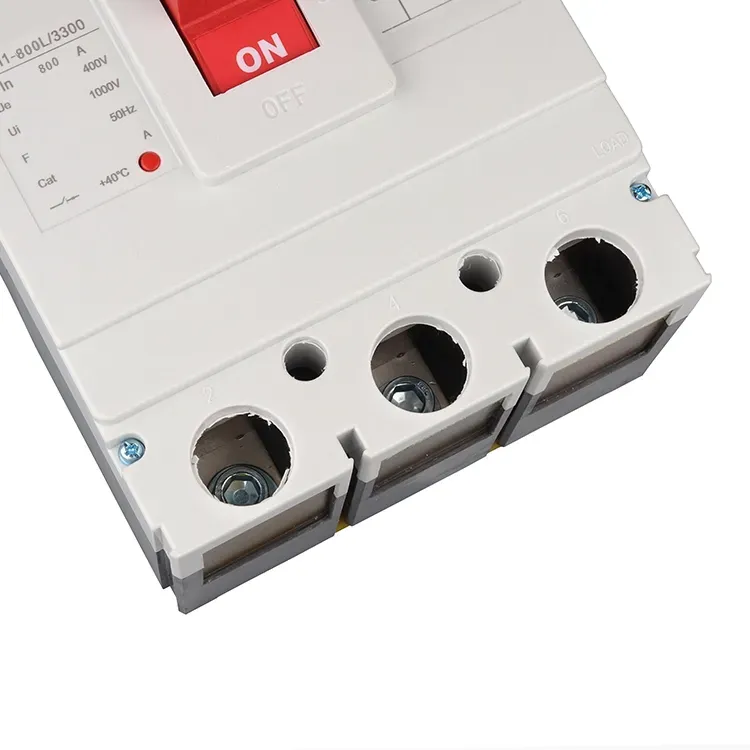

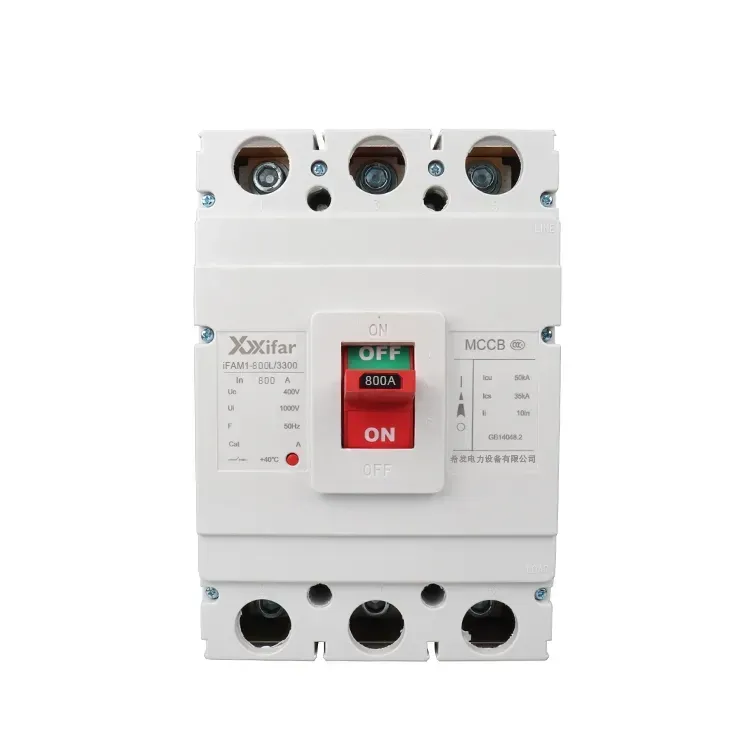

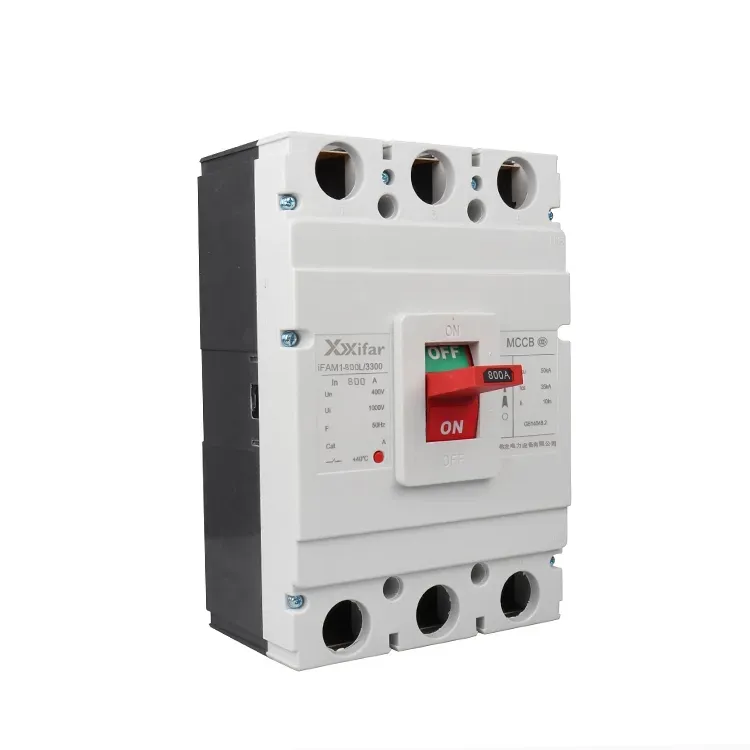

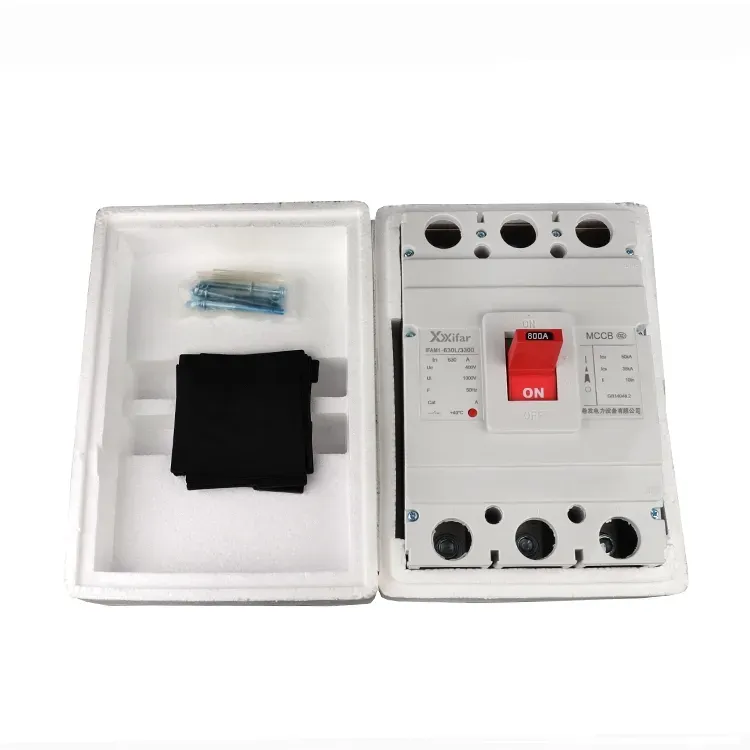

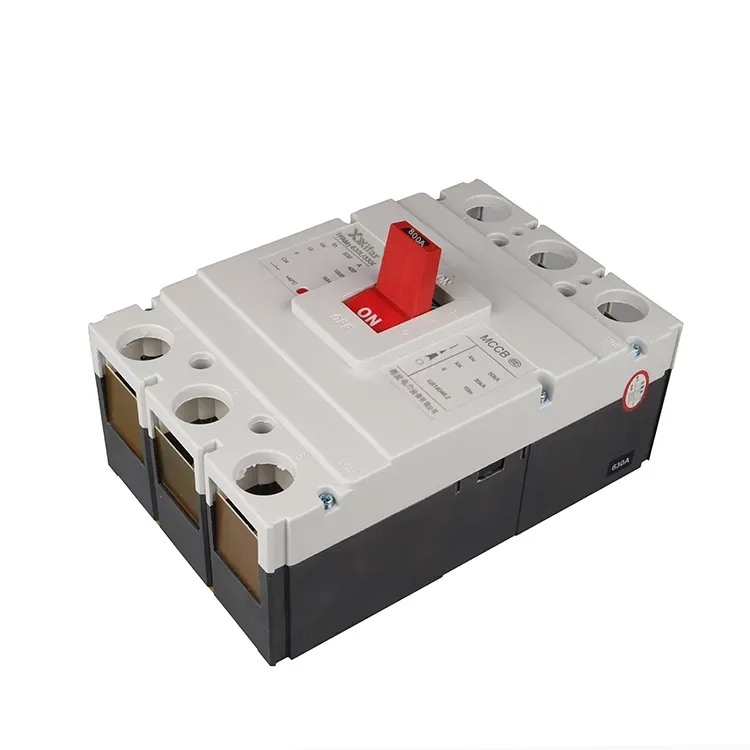

Întrerupător cu carcasă izolată turnată 400v 800a

Un întrerupător de circuit cu carcasă izolată turnată de 400 V 800 a MCCB este un tip de întrerupător de circuit de joasă tensiune care are o carcasă izolatoare turnată cu izolație de aer. Este utilizat pe scară largă în sistemele de distribuție a energiei pentru a întrerupe sau izola curenții normali, precum și curenții de defect în intervalul nominal, ceea ce asigură siguranța liniilor și echipamentelor electrice. structura internă a unui întrerupător cu carcasă izolată turnată 400v 800a MCCB include de obicei contacte mobile și fixe, un mecanism de operare și unități de declanșare, cum ar fi declanșatoarele termice și magnetice. Aceste componente permit întreruptorului cu carcasă izolată turnată 400v 800a să ofere atât întârziere îndelungată, cât și protecție instantanee. Tipurile de declanșare obișnuite ale unui întrerupător cu carcasă izolată turnată de 400 V 800 A includ declanșatoare numai magnetice, magnetice termice și electronice.

Definiția întrerupător de circuit cu case izolate turnate

Un întrerupător cu carcasă izolată turnată de 400v 800a MCCB este poziționat între întrerupătoarele miniaturale, care se mai numesc și MCB-uri și întreruptoarele cu aer, care poartă denumirea de ACB, în ceea ce privește capacitatea și aplicarea. Un întrerupător cu carcasă izolată turnată de 400 V acoperă, în general, un interval de curent de la 10 A la 1600 A. Cu unități de declanșare magnetice termice sau electronice închise într-o carcasă turnată, este potrivit pentru protecție și control la diferite niveluri ale unui sistem de distribuție a energiei de joasă tensiune.

Întrerupător cu carcasă izolată turnată Funcțional și Caracteristici

Unitățile de declanșare magnetice termice combină un element bimetal pentru protecție la suprasarcină cu un mecanism magnetic pentru protecția la scurtcircuit. Declanșatoarele electronice, pe de altă parte, permit o ajustare mai precisă a setărilor de protecție, de obicei într-un interval de toleranță de 10%-20%. Acestea sunt deosebit de utile în circuitele motoarelor în care întrerupătorul de circuit cu carcasă izolată turnată MCCB de 400v 800a trebuie să treacă prin curenți mari de pornire, cu niveluri de activare magnetice setate adesea peste de zece ori curentul nominal.

Întrerupător cu carcasă izolată turnată Aplicații

Un întrerupător de circuit cu carcasă izolată turnată de 400v 800a MCCB-urile pot fi utilizate ca alimentatoare în sistemele de distribuție primară, secundară sau terțiară și sunt, de asemenea, potrivite ca întreruptoare de intrare la nivel secundar și terțiar. Capacitatea lor finală de întrerupere a scurtcircuitului, de obicei variind de la 36 kA la 120 kA, este semnificativ mai mare decât cea a întrerupătoarelor de circuit miniaturale, care se încadrează de obicei între 6 kA și 10 kA.

Întrerupător cu carcasă izolată turnată Considerații de selecție

Factorii cheie în selectarea unui MCCB includ dimensiunea cadrului și curentul nominal, cum ar fi 100A sau 250A, setările unității de declanșare, cum ar fi Ir = 1,2In sau 5In, capacitatea de întrerupere și caracteristicile curbei de declanșare necesare, cum ar fi funcțiile de întârziere cu timp lung și scurt.

Întrerupător cu carcasă izolată turnată Comparație tehnică

Întreruptoarele cu carcasă izolată turnată magnetice termice 400v 800a au o structură relativ simplă, dar o precizie mai mică, cu toleranțe de aproximativ ±20%. Unitățile de declanșare electronice, deseori bazate pe detectarea bobinei Rogowski, oferă o precizie îmbunătățită și o compensare a temperaturii, ceea ce face ca întreruptoarele cu carcasă izolată turnată 400v 800a să fie mai potrivite pentru circuite critice sau aplicații care necesită coordonare selectivă.

400v 800a parametru întrerupător cu carcasă izolată turnată:
