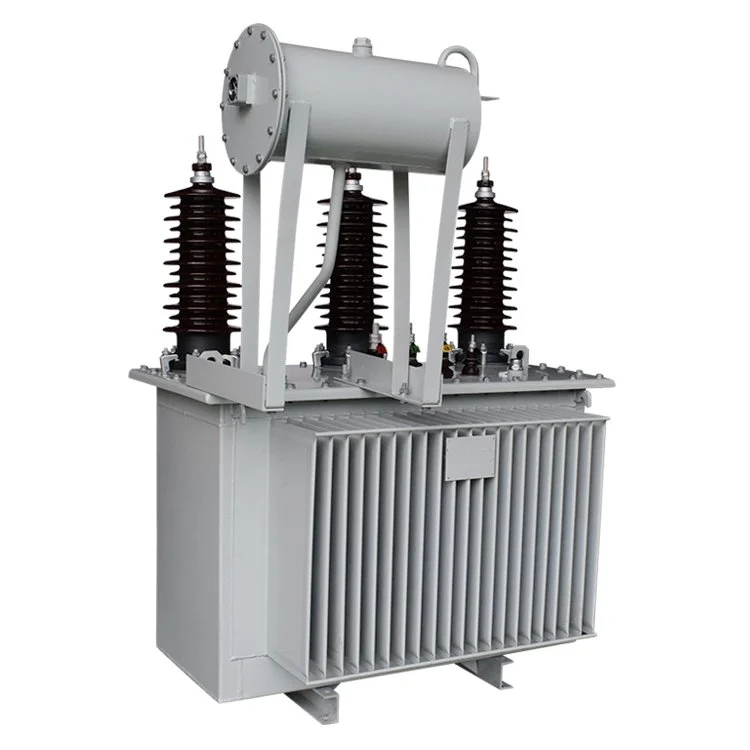

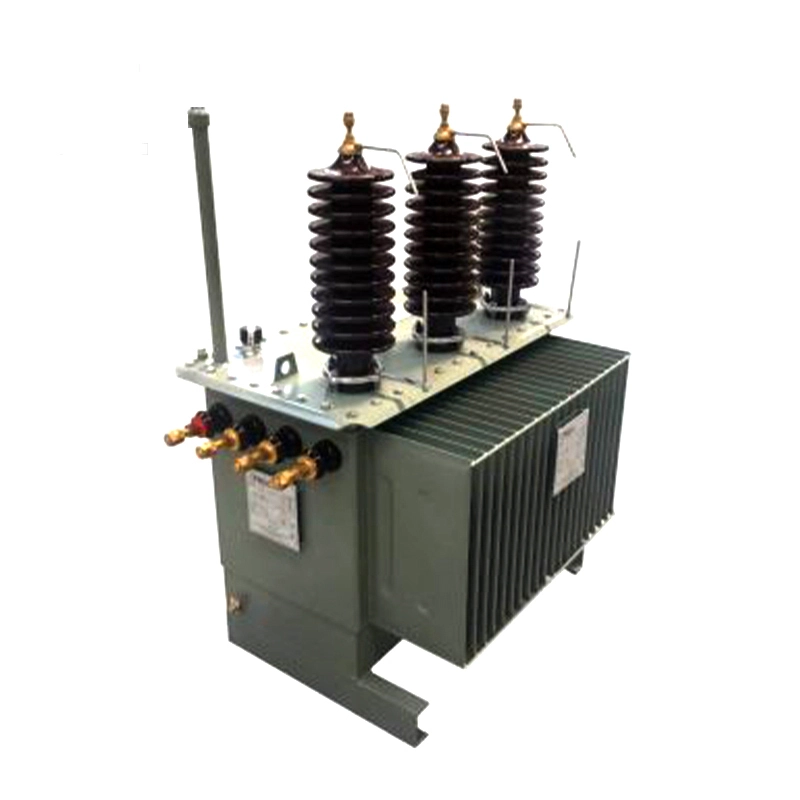

33kv 50kva Transformator cu două înfășurări immers în ulei

Inspecție și testare înainte de punere în funcțiune a transformatoarelor immerse în ulei de 33kv 50kva

1. Inspecția vizuală a aspectului și structurii

Trebuie efectuată o inspecție vizuală cuprinzătoare pentru a se asigura că transformatorul cu două înfășurări immers în ulei de 33 kv și 50 kva nu prezintă daune vizibile, deformare sau scurgeri de ulei. Toate componentele externe, inclusiv rezervorul, radiatoarele, bucșele și dispozitivul de reducere a presiunii, trebuie verificate pentru a se confirma că sunt în stare bună și instalate corect. Toate conexiunile mecanice trebuie verificate pentru etanșeitate. În plus, sistemul de împământare va fi inspectat pentru a se asigura că este instalat corect și asigură o împământare fiabilă, care este esențială pentru siguranța în exploatare.

2. Test de rezistență la izolație

Testul de rezistență a izolației este o metodă cheie pentru evaluarea stării sistemului de izolație a transformatorului cu două înfășurări immerse în ulei de 33kv 50kva. Se va utiliza un megaohmetru pentru a măsura rezistența de izolație între fază la fază și, de asemenea, între fiecare fază la pământ. Valorile obținute trebuie comparate cu datele de referință specificate de producător pentru a confirma că performanța izolației îndeplinește standardele cerute.

3. Testul factorului de disipare dielectrică

Testul de pierdere dielectrică, numit și test tan δ, este folosit pentru a evalua pătrunderea umidității, îmbătrânirea izolației sau posibila descărcare parțială în transformatorul cu două înfășurări cu ulei de 33kv și 50kva. Măsurând factorul de disipare dielectrică, starea materialelor izolatoare poate fi evaluată mai cuprinzător. Acest test se efectuează de obicei împreună cu testul de rezistență a izolației pentru a obține o evaluare mai completă a stării de sănătate a izolației.

4. Raportul de ture și verificarea grupului vectorial

Raportul de rotații al transformatorului va fi verificat pentru a asigura conformitatea cu specificațiile de proiectare, care include confirmarea raportului corect între tensiunea primară și înfășurările de tensiune secundară ale transformatoarelor cu două înfășurări immerse în ulei de 33kv 50kva. În același timp, grupul de vectori va fi verificat pentru a asigura deplasarea corectă de fază și conectarea corectă a înfășurărilor trifazate, în conformitate cu cerințele sistemului de alimentare.

5. Test fără încărcare

Testul fără sarcină se efectuează cu transformatorul cu două înfășurări immers în ulei de 33 kv și 50 kva alimentat pe partea primară, în timp ce partea secundară rămâne în circuit deschis. Scopul este de a măsura curentul fără sarcină și pierderile fără sarcină. Acest test oferă informații importante cu privire la calitatea miezului, distribuția fluxului magnetic și simetria înfășurării. De asemenea, ajută la identificarea posibilelor anomalii în circuitul magnetic.

6. Test de scurtcircuit

În timpul testului de scurtcircuit, înfășurării de tensiune primară este aplicată o tensiune redusă, în timp ce înfășurarea de tensiune secundară este scurtcircuitată, ceea ce permite măsurarea impedanței de scurtcircuit și a pierderilor de sarcină. Testul oferă date valoroase despre performanța transformatorului cu două înfășurări immers în ulei de 33kv 50kva în condiții de sarcină, care include comportamentul termic, capacitatea de rezistență la scurt-circuit și rezistența mecanică a înfășurărilor.

7. Analiza calității uleiului și inspecția nivelului uleiului

Pentru transformatoarele cu două înfășurare cu ulei de 33kv și 50kva, starea uleiului izolator afectează direct performanța operațională și durata de viață. Înainte de punere în funcțiune, se vor preleva probe de ulei pentru analize de laborator pentru a verifica parametri precum conținutul de umiditate, aciditatea și nivelurile de impurități. Toate rezultatele trebuie să fie conforme cu standardele aplicabile. În plus, nivelul uleiului din interiorul rezervorului trebuie verificat pentru a se asigura că se află în intervalul necesar, garantând o răcire și izolație eficientă în timpul funcționării.

În rezumat, o serie de inspecții și teste stricte trebuie finalizate înainte ca un transformator immers în ulei de 33kv 50kva cu două înfășurări să fie pus în funcțiune. Aceste proceduri asigură performanță stabilă, siguranță operațională și fiabilitate pe termen lung. Testarea adecvată înainte de punere în funcțiune nu numai că reduce riscul de defecțiuni potențiale, dar oferă și o bază solidă pentru funcționarea sigură și eficientă pe termen lung a transformatorului cu două înfășurări cu ulei de 33kv și 50kva.
