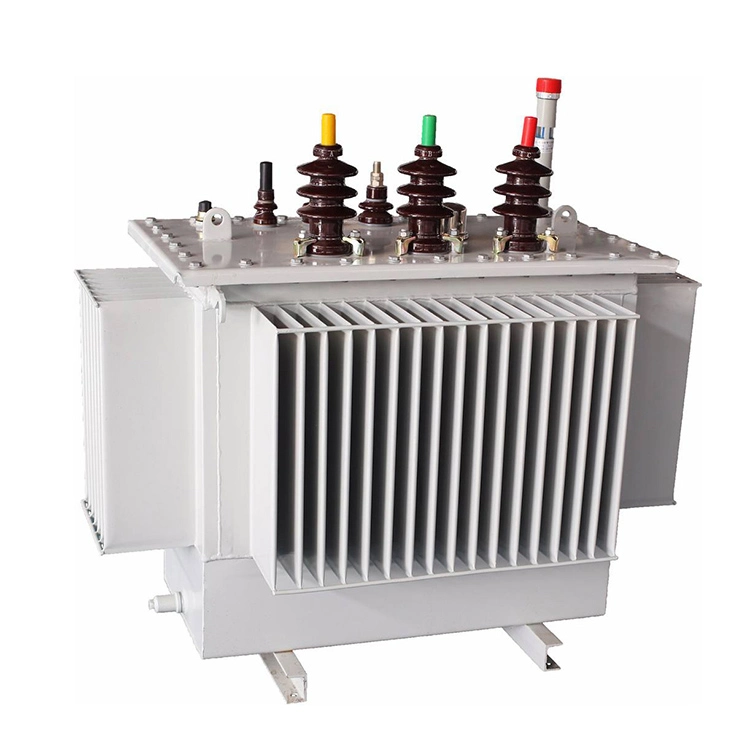

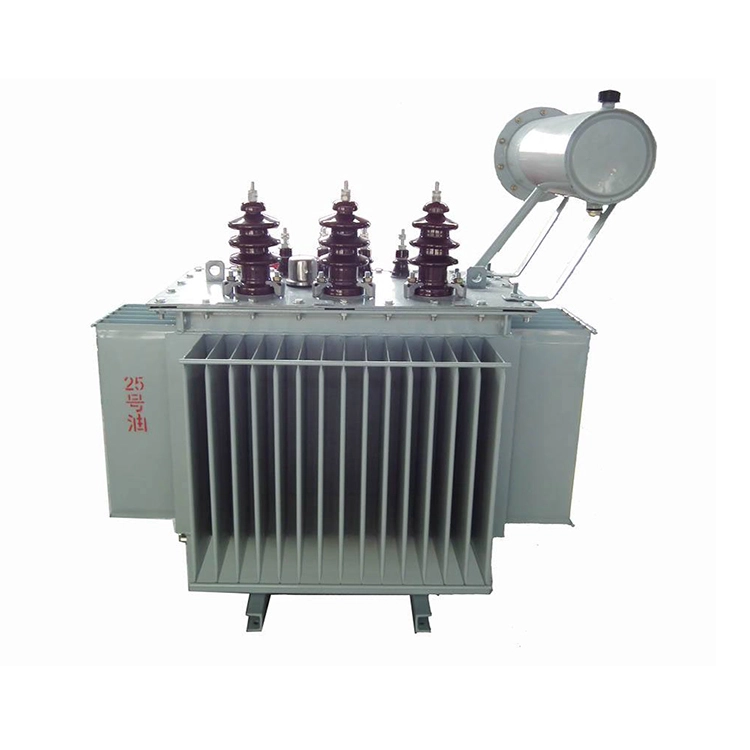

Transformator electric cu pierderi reduse umplut cu ulei de 160 kva

Caracteristici funcționale ale transformatoarelor de putere cu pierderi reduse de ulei:

1. Nivel scăzut de zgomot: transformatorul electric cu pierderi reduse umplut cu ulei de 160 kva are un design compact și utilizează materiale noi și procese avansate de fabricație pentru a reduce eficient zgomotul de funcționare. Este proiectat fără conservator, ceea ce are ca rezultat o înălțime totală mai mică în comparație cu unitățile convenționale din aceeași clasă.

2. Proces avansat de umplere cu vid: în timpul procesului de etanșare, se aplică o tehnică de umplere cu ulei în vid pentru a elimina complet umiditatea din interiorul rezervorului transformatorului. Odată etanșate, componentele interne nu sunt expuse aerului. Acest lucru previne în mod eficient intrarea oxigenului și umidității în unitate, ceea ce altfel ar duce la degradarea performanței izolației, care include îmbătrânirea materialelor izolatoare și a uleiului dielectric.

3. Durată de viață extinsă și fiabilă: Capacul rezervorului și flanșa rezervorului a transformatoarelor electrice cu pierderi reduse, umplute cu ulei de 160 kva complet sigilate, sunt conectate folosind șuruburi sau o structură sudată. Acest design izolează complet uleiul izolator de contactul cu aerul, ceea ce împiedică izolația să absoarbă umezeala. Ca urmare, rata de îmbătrânire a izolației este mult redusă, prelungind semnificativ durata de viață a transformatorului electric cu pierderi reduse umplut cu ulei de 160 kva.

4. Dimensiune compactă și aspect estetic: Rezervorul transformator electric cu pierderi reduse umplut cu ulei de 160 kva utilizează panouri de răcire tip aripioare ondulate. Aceste panouri se adaptează la schimbările de volum de ulei cauzate de fluctuațiile de temperatură prin dilatarea și contracția lor elastică. Designul rezervorului ondulat oferă o formă compactă atrăgătoare din punct de vedere vizual și necesită o amprentă de instalare mai mică.

Specificatii tehnice:

Puncte cheie pentru întreținerea zilnică a transformatoarelor imersate în ulei

1. Inspecția și întreținerea nivelului de ulei

A. Nivelul uleiului trebuie menținut între un sfert și trei sferturi din scara indicatorului de nivel al uleiului. Un nivel de ulei prea scăzut poate duce la o izolație insuficientă sau la supraîncălzire. Un nivel de ulei prea ridicat poate cauza o presiune anormală a uleiului.

B. Metoda de inspecție implică observarea nivelului uleiului printr-un indicator transparent al nivelului uleiului sau al unui indicator magnetic al nivelului uleiului. Inspecția unui transformator electric cu pierderi reduse umplut cu ulei de 160 kva trebuie efectuată cu o întrerupere a curentului și cu o temperatură stabilă a uleiului. În timpul iernii, nivelul uleiului poate scădea cu cinci până la zece procente.

2. Testarea și înlocuirea calității uleiului

A. Prelevarea de probe pentru testare trebuie efectuată cel puțin o dată pe an. Încercarea trebuie să măsoare tensiunea de avarie care trebuie să fie de cel puțin 35 kilovolți, conținutul de umiditate care nu trebuie să depășească 20 părți per milion și valoarea acidității care nu trebuie să depășească 0,1 miligram de KOH pe gram. Dacă aceste valori depășesc limitele specificate, uleiul trebuie filtrat sau înlocuit.

B. Ciclul de înlocuire a uleiului este de obicei de opt până la zece ani, supus ajustării în funcție de mediul de operare specific.

3. Monitorizarea temperaturii

A. Temperatura superioară a uleiului nu trebuie să depășească 85 de grade Celsius pentru răcirea naturală sau 95 de grade Celsius pentru răcirea forțată. Limita de creștere a temperaturii este de 55 Kelvin.

B. Praful și resturile de pe suprafața radiatorului trebuie curățate în mod regulat pentru a asigura o ventilație adecvată.
