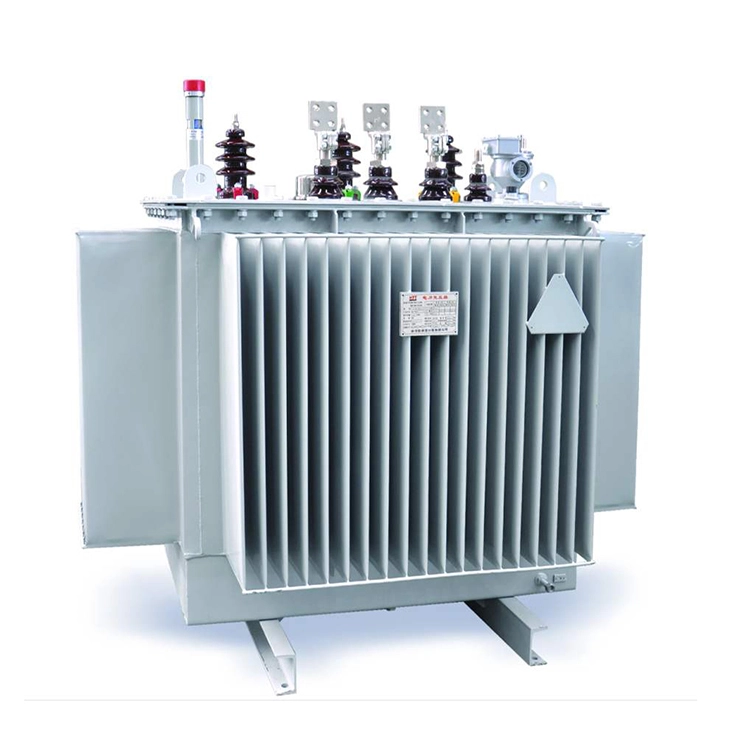

100 Kva Distributie 13,8 Kv Transformatoare Stalpi

Fondată în 2006, cu 20 de ani de acumulare tehnică, Wenzhou Xifa Electric Power Equipment Co., Ltd. a devenit o bază de top în producția de transformatoare. Implementăm conceptul de producție lean în fiecare proces de producție pentru a ne asigura că produsele pot satisface nevoile fiecărui cumpărător. Volumul anual de producție al fabricii noastre este de până la 5.000 de unități. Avem capacitatea de a procesa materii prime, iar costul de distribuție de 100 kva transformatoare de stâlpi de 13,8 kv poate fi optimizat. Prin urmare, avem mai multe avantaje din punct de vedere al prețului.

Trimite o anchetă

Descriere produs

Acest transformator de stâlp de distribuție de 100 kva, 13,8 kv, are o capacitate nominală de 100 kVA. Tensiunea pe partea primară este de 13800V (în conexiune delta), iar tensiunea pe partea secundară poate fi 120/240V, 240/480V sau altă tensiune de personalizare. Acest transformator poate fi conectat la un sistem de rețea electrică trifazată pentru a furniza energie de joasă tensiune sistemului de distribuție.

Folosind bucșe de porțelan de înaltă tensiune, partea primară a transformatorului de poli de 13,8 kva de distribuție de 100 kva are bucșe duble, iar partea secundară are trei bucșe. Transformatorul de distribuție aeriană utilizează înfășurări de cupru și miezuri de oțel silicon orientate, constând dintr-o bobină și două inele de miez de fier. Terminalele placate cu staniu de pe partea primară și pe partea secundară pot fi conectate la conductori de cupru sau aluminiu.

Ca transformator de distribuție profesional, 100 Kva Distribution 13,8 Kv Pole Transformers adoptă un design central al bobinei de economisire a energiei, care nu numai că asigură stabilitatea funcționării, ci și reduce eficient consumul de energie. Fabricat cu tehnologie avansată, acest transformator de distribuție de tip stâlp asigură fiabilitatea pe termen lung și o durată de viață lungă.

Fiecare dispozitiv a fost supus unor teste de acceptare cuprinzătoare și stricte și am menținut un record de rata de eșec zero de peste 10 ani. Între timp, transformatorul de stalpi de distribuție de 100 kva, 13,8 kv, respectă IEC, ANSI și alte standarde internaționale majore, asigurând compatibilitatea cu sistemele globale de rețea electrică.

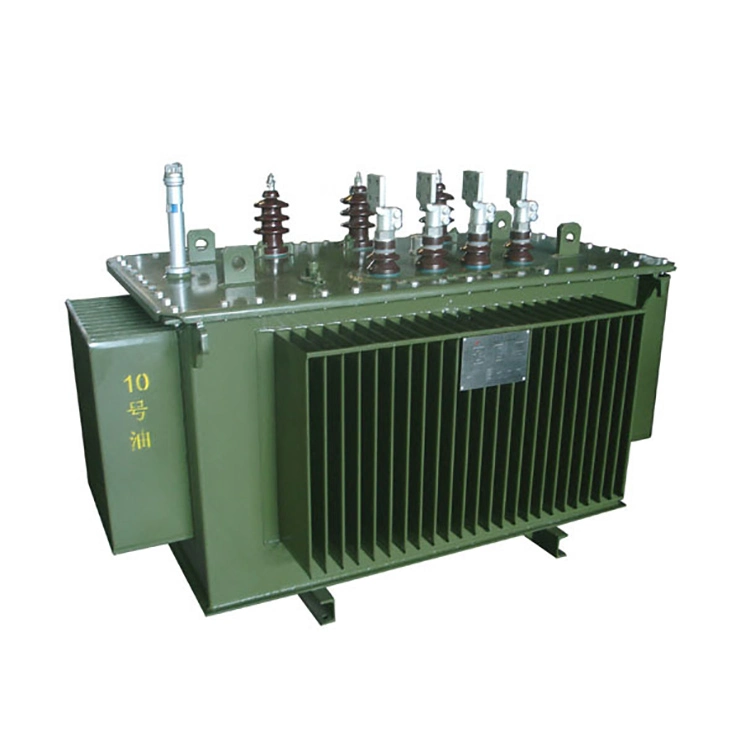

100 Kva Distribution 13 8 Kv Pole Transformers

Parametru tehnic:

Nume produs:	100 kva distributie 13,8 kv transformator de stalpi
Frecvenţă:	50/60 Hz
Tensiune pe partea primară:	13,8 kV
Tensiune pe partea secundară:	120/240 V, 240/480 V, 380 V/400 V
Pierderea miezului:	≈210 W până la 290 W
Pierdere de înfăşurare:	≈850 W până la 980 W
Curent fără sarcină:	1,6% până la 1,8%
Impedanta de scurtcircuit:	2% - 4%
Material bobinaj:	Cupru sau Aluminiu

Î: Pentru un transformator de stâlp de distribuție de 100 kva de 13,8 kv, atunci când se selectează modelul și se realizează instalația, cum ar trebui determinate configurațiile specifice ale siguranțelor, paratrăsnetelor și protecției la împământare pentru a îndeplini cerințele de fiabilitate ale rețelelor electrice din zonele rurale sau îndepărtate?

1.Siguranța este selectată pe baza de 2 până la 2,5 ori curentul nominal al părții de înaltă tensiune a transformatorului de 13,8 kv de distribuție de 100 kva (aproximativ 7,25 A). Se recomandă utilizarea unei siguranțe de întrerupere de 15 până la 20 A pentru a evita în mod fiabil supratensiunea de excitație în timpul operațiunii de închidere (de obicei de 8 până la 12 ori curentul nominal, cu o durată de 0,1 secunde), asigurându-se totodată că transformatorul se poate topi și izola rapid în caz de scurtcircuit sau suprasarcină în interiorul transformatorului.

2. Descărcătorul de trăsnet este selectat ca tip de oxid de zinc fără întrerupere (MOV) cu o tensiune nominală de 15 kV sau 18 kV, instalat pe partea de înaltă tensiune între siguranță și bucșa transformatorului poli de distribuție 100 kva 13,8 kv.

3. Borna de împământare este conectată direct la borna de împământare a carcasei transformatorului pentru a absorbi loviturile de fulger sau supratensiunile de funcționare și pentru a limita tensiunea reziduală. Protecția la împământare necesită ca punctul neutru al transformatorului de poli de 13,8 kv de distribuție de 100 kva să fie împământat direct (în funcție de tipul de împământare a sistemului, cum ar fi TN C sau TN S), iar bornele de împământare ale carcasei și paratrăsnetului împart un singur electrod de împământare. Rezistența de împământare a frecvenței de alimentare nu trebuie să depășească 10Ω în rețelele electrice rurale sau 4Ω în zonele urbane și de înaltă fiabilitate, realizând astfel descărcarea în siguranță a curentului de defect și protecția personalului și a echipamentelor.

Configurația coordonată a acestor trei elemente poate îndeplini cerințele de protecție la supracurent, supratensiune și defect de împământare ale transformatorului montat pe stâlp.
