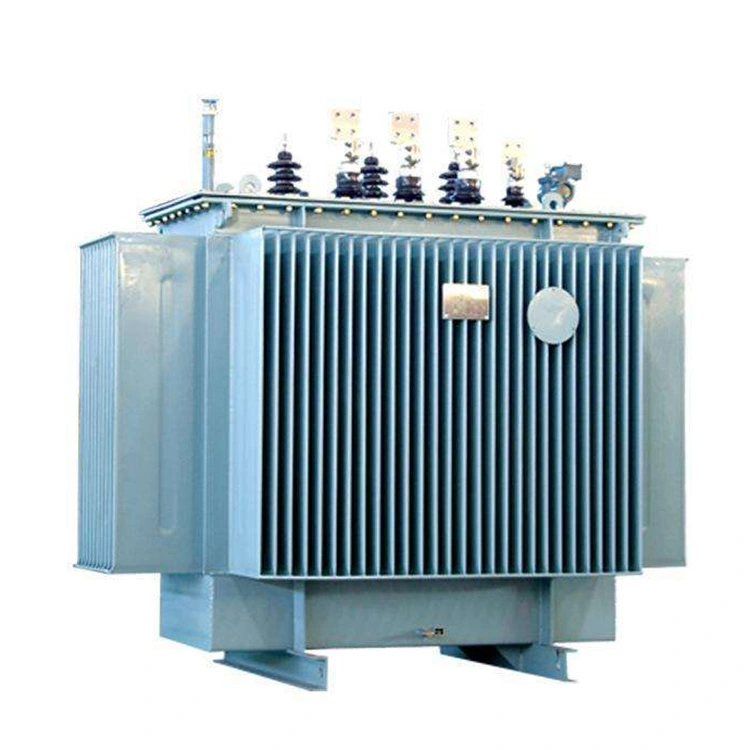

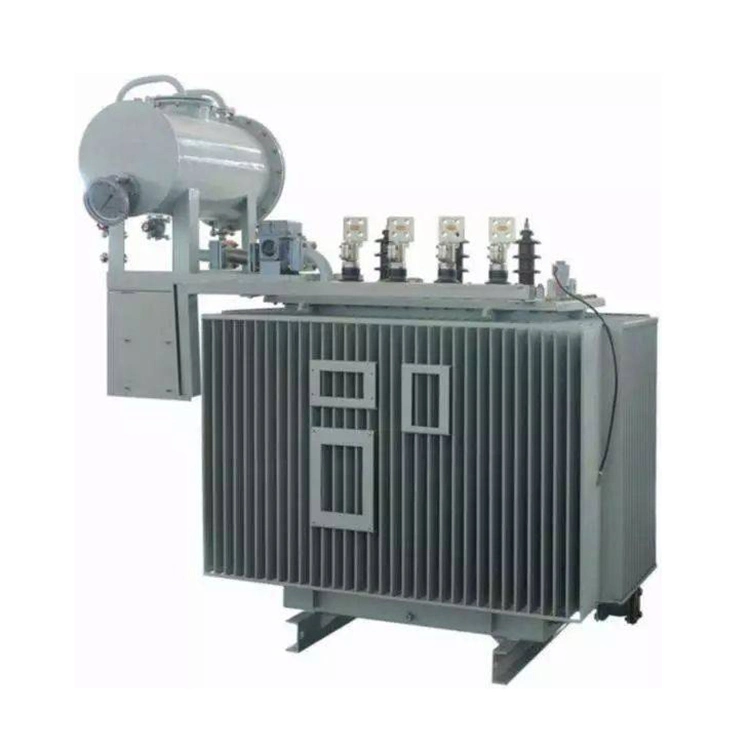

Transformator cu scufundare în ulei de la 11kv la 0,4kv 800kva

Un transformator cu scufundare în ulei de la 11 kv la 0,4 kv 800 kva este un dispozitiv de transformare a puterii care utilizează ulei izolator pentru a controla temperatura de funcționare și a menține performanța fiabilă. Părțile active ale transformatorului immers în ulei de 11 kv până la 0,4 kv 800 kva sunt găzduite în interiorul unui rezervor de oțel sudat umplut cu ulei izolator. Uleiul servește atât ca mediu de răcire, cât și ca mediu de izolare electrică, ceea ce permite ca căldura generată în timpul funcționării să fie transferată eficient și disipată în siguranță. În funcție de metodele de răcire și evaluările de capacitate, transformatoarele cu scufundare în ulei sunt, în general, clasificate în transformatoare cu ulei răcite natural și transformatoare cu ulei răcite cu aer forțat, care se mai numesc și ONAN și, respectiv, ONAF.

Componentele principale ale unui transformator cu scufundare în ulei:

1. Miez magnetic

Miezul magnetic oferă calea pentru fluxul magnetic și formează partea centrală a transformatorului immers în ulei de 11 kv până la 0,4 kv 800 kva. Permite transferul de energie electrică între înfășurări prin inducție electromagnetică.

2. Înfășurări

Înfășurările generează câmpul magnetic necesar transformării tensiunii. Sunt realizate din bobine conductoare înfășurate în jurul miezului, ale căror înfășurări sunt izolate folosind materiale de hârtie specializate și straturi izolatoare de protecție. Pe măsură ce tensiunea de funcționare crește, se aplică o izolație mai groasă pentru a asigura rezistența dielectrică adecvată și siguranța de funcționare.

3. Tanc transformator

Rezervorul transformatorului adăpostește miezul și înfășurările pentru a oferi protecție mecanică ansamblului intern. Bucșele montate pe rezervor permit conectarea înfășurărilor la sistemul de alimentare, menținând în același timp izolarea corespunzătoare. Radiatoarele atașate rezervorului măresc suprafața exterioară, ceea ce îmbunătățește disiparea căldurii și îmbunătățește performanța de răcire.

4. Ulei izolator

Uleiul izolator umple interiorul rezervorului și îndeplinește două funcții esențiale. Oferă izolație electrică între componentele sub tensiune și acționează ca un mediu de răcire. În timpul funcționării, uleiul circulă în mod natural sau prin căi de curgere asistată în jurul înfășurărilor și ansamblului de miez. Transportă căldura departe de punctele fierbinți și se transferă în rezervor și calorifere, unde este eliberată în mediul înconjurător.

Specificatii tehnice:

Avantajele cheie ale transformatoarelor cu scufundare în ulei

1. Performanță excelentă de izolare

Transformatoarele imersate în ulei de la 11 kv la 0,4 kv și 800 kva oferă o izolație electrică remarcabilă datorită rezistenței dielectrice ridicate a uleiului izolator. Uleiul asigură, de asemenea, o disipare eficientă a căldurii. Face ca transformatoarele cu scufundare în ulei să fie potrivite pentru aplicații de înaltă tensiune și putere mare. Transformatoarele cu scufundare în ulei de la 11 kv la 0,4 kv și 800 kva sunt utilizate pe scară largă în rețelele de transport de energie, instalații industriale și substații unde este necesară funcționarea fiabilă în condiții electrice solicitante.

2. Răcire eficientă și durată lungă de viață

Capacitatea de răcire a uleiului izolator ajută la menținerea temperaturilor de funcționare stabile chiar și în condiții de încărcare grea. În comparație cu transformatoarele de tip uscat, le permite transformatoarelor cu scufundare în ulei să gestioneze mai eficient suprasarcinile susținute și contribuie la o durată de viață mai lungă. Cu o întreținere adecvată, multe transformatoare cu scufundare în ulei rămân în funcțiune timp de două până la trei decenii.

3. Soluție rentabilă

Pentru aceeași putere nominală, transformatoarele cu scufundare în ulei sunt în general mai economice de fabricat decât transformatoarele din rășină turnată. Costul lor de investiție inițial mai mic le face o alegere atractivă pentru utilități, proiecte industriale și dezvoltări de infrastructură care caută un echilibru între performanță și buget.

4. Funcționare fiabilă în medii dure

Transformatoarele imersate în ulei de 11kv până la 0,4kv 800kva sunt proiectate să funcționeze fiabil în condiții de operare dificile, care includ zone cu temperaturi ambientale ridicate și împrejurimi cu praf. Construcția lor robustă și rezistența puternică la perturbațiile externe contribuie la asigurarea unei distribuții stabile și de încredere a energiei în medii solicitante.
